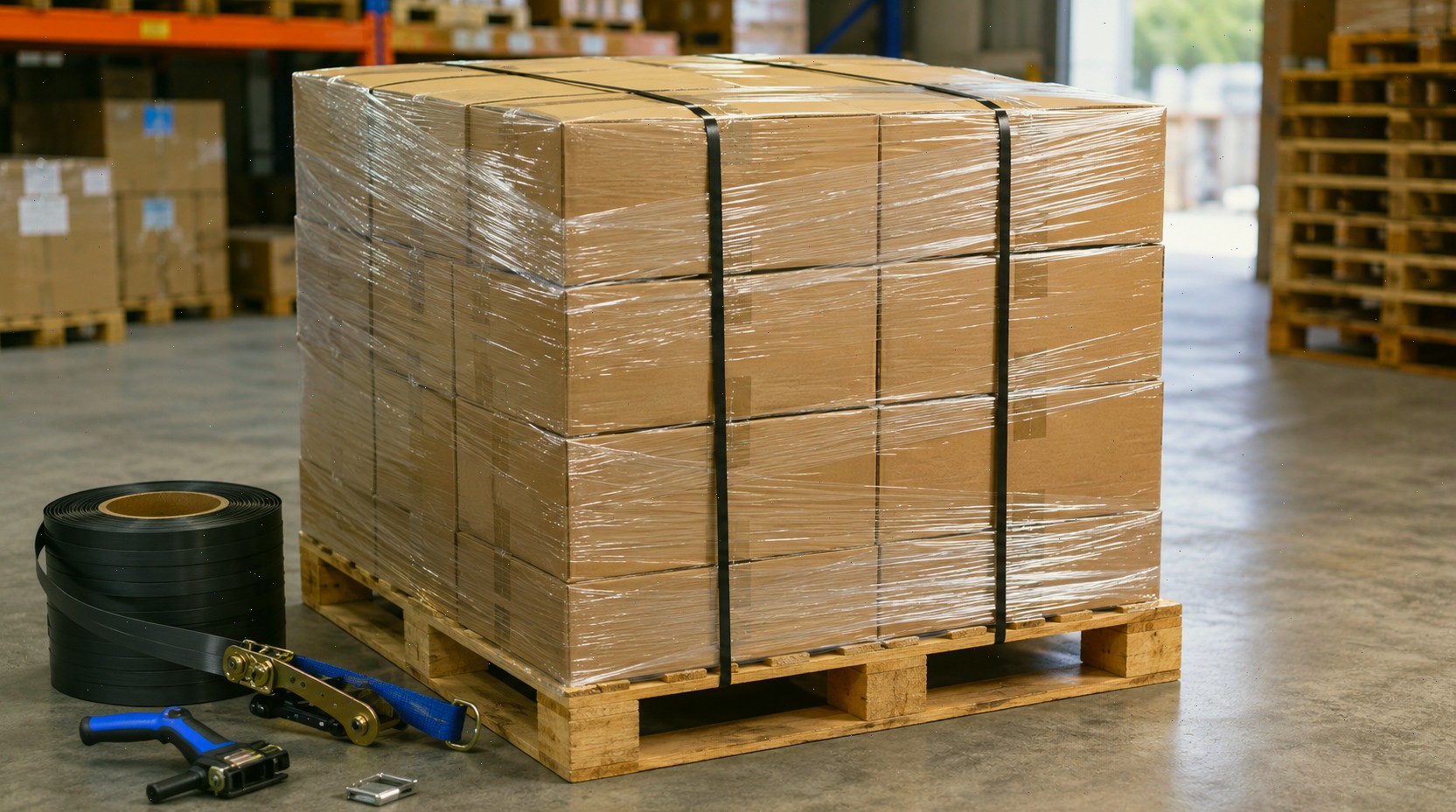

Стрейч-плёнка, скотч или стяжки: чем лучше фиксировать груз на палете

Для большинства палет с одинаковыми коробками основным упаковочным материалом служит стрейч-плёнка. Она объединяет отдельные упаковки в грузовую единицу, снижает риск смещения рядов и защищает поверхность от складской пыли и случайных брызг.

Упаковочный скотч решает другую задачу - закрывает клапаны коробки и укрепляет швы. Стреппинг-лента притягивает к поддону тяжёлые, плотные или склонные к расхождению изделия. Транспортные ремни удерживают уже сформированную грузовую единицу в кузове.

Высокий, тяжёлый или неоднородный груз часто требует комбинированной схемы:

• защитные уголки;
• стреппинг-лента;
• палетная обмотка;
• противоскользящие материалы;
• крепление к транспортному средству.

Количество слоёв плёнки или обвязочных поясов нельзя назначать только по массе палеты. На результат влияют геометрия штабеля, прочность тары, предрастяжение плёнки, удерживающее усилие, трение между поверхностями и условия перевозки.

Под стяжками далее понимаются стреппинг-ленты и транспортные ремни. Пластиковые кабельные стяжки для фиксации палет не рассматриваются.

Чем отличаются стрейч-плёнка, скотч и стяжки

Стрейч-плёнка, клейкая лента и стреппинг не являются взаимозаменяемыми материалами. Каждый вариант выполняет отдельную функцию.

Цена рулона не показывает стоимость упаковки одной палеты. При сравнении учитываются расход материала, время упаковки, используемый инструмент, риск повреждения тары и вероятность смещения груза во время перевозки.

Фиксация груза на палете и крепление в кузове - разные операции

Перед выбором материала следует разделить два этапа.

Формирование грузовой единицы

Коробки, мешки или изделия связываются между собой и с поддоном. Для этой задачи применяют стрейч-плёнку, стреппинг, уголки, верхние листы и противоскользящие прокладки.

Крепление грузовой единицы в автомобиле

Сформированная палета удерживается от продольного и поперечного смещения. Для этого используют транспортные ремни, блокировку, распорные элементы или иную рассчитанную схему.

Международный кодекс IMO/ILO/UNECE CTU Code рассматривает объединение упаковок и крепление груза как разные элементы транспортной безопасности. Обмотка или обвязка формирует грузовую единицу, но не отменяет её крепление внутри транспортного средства.

Для автомобильной перевозки CTU Code указывает следующие расчётные коэффициенты ускорения:

• 0,8 g в направлении движения;
• 0,5 g назад;
• 0,5 g в поперечном направлении.

При коэффициенте 0,8 g на грузовую единицу массой 500 кг действует продольная инерционная сила:

500 кг × 9,81 м/с² × 0,8 = 3924 Н, или 3,9 кН.

Усилие 3,9 кН соответствует 400 кгс. Несколько витков плёнки нельзя признать достаточными только по их количеству. Требуется оценить удерживающее усилие упаковки, трение, форму штабеля и связь груза с поддоном.

Как стрейч-плёнка удерживает груз

Стрейч-плёнка растягивается во время обмотки, после чего стремится частично вернуться к исходной длине. Остаточное натяжение прижимает упаковки друг к другу. Сцепление между слоями формирует эластичную оболочку вокруг штабеля.

Плёнка выполняет три функции:

1. объединяет отдельные коробки или мешки;
2. ограничивает небольшие перемещения между рядами;
3. закрывает поверхность от складских загрязнений.

Качество фиксации зависит не только от толщины материала. Значение имеют:

• допустимое предрастяжение;
• удерживающее усилие;
• стойкость к проколу;
• сопротивление разрыву;
• схема обмотки;
• перекрытие соседних слоёв;
• число усилительных витков;
• способ связи груза с поддоном.

Плёнка без натяжения не создаёт достаточного удерживающего усилия. Чрезмерное натяжение сминает картонную тару и повышает риск разрыва на углах.

Ручная и машинная обмотка

Ручную стрейч-плёнку наносят оператором. Результат зависит от равномерности движения, натяжения и соблюдения выбранной схемы.

Машинная обмотка обеспечивает повторяемое предрастяжение и стабильный расход материала. Палетообмотчик не исправляет плохую укладку: пустоты, выступающие коробки и повреждённый поддон сохраняют риск смещения.

Для регулярных отгрузок следует зафиксировать рабочие параметры:

• тип плёнки;
• толщина;
• уровень предрастяжения;
• число нижних и верхних витков;
• скорость каретки;
• перекрытие слоёв;
• усилие прижатия;
• схема для каждого типа груза.

Настройки переносятся на другую плёнку только после проверки. Материалы одинаковой толщины могут различаться по растяжимости, проколостойкости и остаточному удерживающему усилию.

Когда стрейч-плёнка подходит для палетирования

Палетная обмотка подходит при следующих условиях:

• коробки имеют близкие размеры;
• ряды опираются друг на друга;
• упаковка выдерживает боковое давление;
• груз не имеет открытых острых кромок;
• между коробками нет крупных пустот;
• требуется визуальный контроль содержимого;
• палета проходит складское хранение и автомобильную перевозку;
• продукцию требуется защитить от пыли.

Нижние витки должны связывать первый ряд с поддоном. Обмотка только коробок формирует отдельный блок, который способен соскользнуть с палеты целиком.

Верхняя часть также требует усиления. Свободные верхние короба смещаются при торможении и поперечных ускорениях раньше нижних рядов.

Когда одной стрейч-плёнки недостаточно

Дополнительная обвязка требуется при наличии одного или нескольких факторов:

• большая высота штабеля;
• узкое основание;
• тяжёлые верхние ряды;
• коробки разного размера;
• склонность продукции к усадке;
• высокая масса грузовой единицы;
• острые или жёсткие кромки;
• многократные перегрузки;
• длительный маршрут;
• железнодорожный или морской участок;
• неровная дорога;
• высокая ценность продукции.

Вибрация постепенно снижает устойчивость штабеля. Кратковременные удары способны сместить груз даже при высоком трении между поверхностями. Стрейч-плёнка ограничивает движение упаковок, но не превращает неустойчивую укладку в устойчивую.

Почему упаковочный скотч не заменяет стрейч-плёнку

Упаковочный скотч закрывает швы коробки, но не распределяет удерживающее усилие по высоте штабеля. Для объединения коробов с поддоном используют стрейч-плёнку, стреппинг или комбинацию материалов.

При обматывании палеты скотчем возникают следующие проблемы:

• узкая лента давит на небольшую площадь картона;
• коробки между поясами остаются свободными;
• клей хуже сцепляется с пыльной, влажной или холодной поверхностью;
• при снятии повреждается наружный слой картона;
• разрыв одного участка ослабляет весь пояс;
• открытая поверхность не защищена от загрязнений;
• штабель не связывается с поддоном по всей площади.

Скотч применяют для отдельных упаковочных операций:

• закрытия верхних и нижних клапанов короба;
• укрепления швов гофротары;
• фиксации внутреннего пакета;
• крепления ярлыка;
• временного удержания уголков до обмотки;
• локального ремонта упаковки.

Скотч не относится к основным средствам стабилизации палеты. Даже несколько поясов удерживают отдельные участки, а не всю грузовую единицу.

Когда нужна стреппинг-лента

Стреппинг проходит вокруг груза и поддона, натягивается и соединяется скобой, пряжкой либо сварным швом. Лента передаёт усилие по узкой линии и создаёт жёсткую связь между изделием и основанием.

Обвязка подходит для:

• плотных коробов;
• строительных материалов;
• печатной продукции;
• пачек листовых материалов;
• металлических деталей;
• деревянных изделий;
• грузов, склонных к расхождению;
• продукции, которую требуется прижать к поддону.

Результат зависит от шести параметров:

1. материала ленты;
2. ширины и толщины;
3. разрывной нагрузки;
4. удлинения;
5. прочности соединения;
6. числа и расположения обвязочных поясов.

Допустимую массу груза нельзя определять только по обозначению PP или PET. Характеристики проверяют по техническому паспорту конкретной ленты.

Полипропиленовая PP-лента

PP-стреппинг применяют для коробов, пачек и грузов с умеренной нагрузкой на обвязку. Материал подходит для складской упаковки, группировки продукции и коротких транспортных циклов.

При выборе учитывают:

• разрывную нагрузку;
• удлинение;
• способ соединения;
• натяжение;
• склонность груза к усадке;
• температуру хранения и перевозки.

После уплотнения коробов или мешков первоначальное натяжение способно снизиться. Ослабленная лента перестаёт удерживать груз с расчётным усилием.

Полиэстеровая PET-лента

PET-стреппинг выбирают для более тяжёлых и плотных грузов, а также для продукции, которая уплотняется во время перевозки.

Материал применяют при упаковке:

• кирпича и блоков;
• плитки;
• пиломатериалов;
• металлических изделий;
• тяжёлых коробов;
• промышленного оборудования;
• плотных мешков.

Преимущество PET оценивают по паспорту изделия, а не по названию материала. Важны остаточное натяжение, удлинение, разрывная нагрузка и прочность сварного или скобового соединения.

Зачем устанавливать защитные уголки

Натянутая стреппинг-лента создаёт давление на узкую полосу. Без защитного элемента лента способна продавить картон, повредить товар или прорезать стрейч-плёнку.

Картонные и пластиковые уголки:

• распределяют давление;
• защищают края коробов;
• сохраняют вертикальную форму штабеля;
• снижают риск перетирания ленты;
• формируют ровную поверхность для последующей обмотки.

Для металлических изделий и острых кромок применяют прочные прокладки или профили, рассчитанные на контактное давление. Обычный картон не всегда выдерживает воздействие тяжёлой детали.

Чем стреппинг отличается от транспортного ремня

В складской речи словом «стяжка» обозначают два разных изделия.

Стреппинг-лента объединяет продукцию с поддоном. После доставки её разрезают. Лента не имеет крюков для крепления к кузову.

Стяжной ремень с храповым механизмом соединяет грузовую единицу с точками крепления автомобиля или платформы. Ремень рассчитан на многократное использование и имеет маркировочную бирку.

На бирке указываются рабочие параметры, включая:

• LC - допустимое усилие крепления;
• STF - стандартное усилие натяжения;
• длину;
• материал полотна;
• данные изготовителя;
• стандарт изготовления.

Ремень без читаемой маркировки, с порезами, повреждёнными швами или деформированным механизмом нельзя включать в расчётную схему крепления.

Стреппинг не следует цеплять к кузову вместо транспортного ремня. Ремень, перекинутый через мягкие короба без уголков, также создаёт риск: тара сминается, груз оседает, а натяжение снижается.

Как выбрать способ фиксации по типу груза

Как зафиксировать груз на палете

1. Проверить поддон

На поддоне не должно быть:

• сломанных досок;
• выступающих гвоздей;
• треснувших шашек;
• крупных загрязнений;
• масла;
• снега;
• льда;
• следов намокания, снижающих прочность древесины.

Повреждённый поддон не следует укреплять дополнительными слоями плёнки. Основание заменяют до начала упаковки.

2. Сформировать устойчивое основание

Тяжёлые короба и изделия размещают внизу. Центр тяжести располагают ближе к геометрическому центру палеты.

Груз не должен свисать за края поддона. Выступающая упаковка принимает удар при перегрузке и теряет опору под верхними рядами.

3. Исключить внутренние пустоты

Свободное пространство даёт коробкам возможность разогнаться при торможении. Пустоты устраняют с помощью:

• разделителей;
• картонных листов;
• вставок;
• прокладок;
• подходящего заполнителя.

Стрейч-плёнка не создаёт опору в пустом пространстве.

4. Повысить трение между слоями

При склонности груза к скольжению применяют противоскользящие листы или прокладки. Поверхности предварительно очищают от пыли, масла, снега и влаги.

Противоскользящий материал должен контактировать с обеими поверхностями. Складки, разрывы и слишком малая площадь снижают результат.

5. Защитить кромки

Перед натяжением ленты устанавливают уголки и прокладки. Защита требуется в местах контакта стреппинга или транспортного ремня с картоном, пластиком, металлом и окрашенной поверхностью.

6. Связать груз с поддоном

Нижние витки стрейч-плёнки должны захватывать основание и первый ряд. Стреппинг также проводят вокруг груза и поддона по выбранной схеме.

Обмотка только средней части штабеля не предотвращает смещение верхних и нижних рядов.

7. Усилить верхнюю часть

Верхний ряд фиксируют дополнительными витками. При необходимости устанавливают лист, крышку или уголки, распределяющие усилие.

8. Закрепить палету в автомобиле

Сформированную грузовую единицу блокируют либо закрепляют ремнями. Количество ремней и схема зависят от:

• массы;
• коэффициента трения;
• направления возможного смещения;
• углов крепления;
• параметров LC и STF;
• расположения точек крепления;
• условий маршрута.

Для тяжёлых, опасных, негабаритных и дорогостоящих грузов схему должен проверить специалист, отвечающий за транспортную безопасность.

Как проверить качество палетной упаковки

Внешний вид не подтверждает устойчивость. Проверка включает несколько уровней.

Визуальный контроль

Перед отгрузкой проверяют:

• вертикальность штабеля;
• положение нижнего ряда;
• отсутствие свисающих коробок;
• целостность плёнки;
• отсутствие проколов;
• состояние уголков;
• равномерность натяжения;
• отсутствие продавленной тары;
• связь груза с поддоном;
• фиксацию верхнего ряда.

Проверка натяжения

Стреппинг не должен провисать или глубоко врезаться в упаковку. Стрейч-плёнка должна сохранять равномерное натяжение без свободных складок.

Ручное покачивание выявляет грубые дефекты, но не заменяет испытания при перевозке.

Испытание сформированной грузовой единицы

Для оценки устойчивости применяются отраслевые методики EUMOS:

• EUMOS 40509 - испытание жёсткости грузовой единицы при горизонтальном ускорении;
• EUMOS 40513 - измерение удерживающего усилия стрейч-плёнки по краю груза.

Испытание помогает определить, сохраняет ли палета форму при ускорениях, близких к транспортным нагрузкам. Число витков, толщина плёнки и субъективная оценка оператора не дают сопоставимого результата.

Ошибки при фиксации груза

Обмотка только средней части

Плёнка образует пояс, но не связывает груз с поддоном. Верхний ряд сохраняет подвижность, нижний способен сдвинуться относительно основания.

Увеличение числа слоёв без натяжения

Расход материала растёт, а удерживающее усилие меняется незначительно. Плёнка образует складки и сползает с углов.

Сильное натяжение на мягких коробах

Картон сминается, груз оседает, натяжение стреппинга или ремня снижается. Для распределения давления нужны уголки и верхний лист.

Обвязка по острым кромкам

Кромка повреждает плёнку и пластиковую ленту. Контактную зону закрывают прочной прокладкой.

Попытка компенсировать плохую укладку плёнкой

Обмотка не устраняет пустоты, наклон и отсутствие опоры. Сначала формируется устойчивый штабель, затем наносится упаковка.

Одинаковая схема для разных грузов

Палета с лёгкими салфетками и поддон с металлическими деталями создают разные нагрузки. Универсальное правило по числу оборотов не учитывает массу, высоту, прочность тары и условия маршрута.

Использование транспортного ремня без защиты углов

Ремень давит на коробки, сминает верхний ряд и теряет натяжение после усадки груза. Под ремень устанавливают уголки, а состояние натяжения контролируют во время перевозки.

Какие параметры проверять перед покупкой материалов

Для стрейч-плёнки

В техническом паспорте проверяют:

• толщину;
• ширину рулона;
• массу нетто;
• назначение для ручной или машинной обмотки;
• допустимое предрастяжение;
• удерживающее усилие;
• стойкость к проколу;
• сопротивление разрыву;
• диапазон рабочих температур.

Цвет плёнки не служит показателем прочности. Прозрачные, чёрные и цветные материалы сравнивают по техническим характеристикам.

Для стреппинг-ленты

Проверяют:

• PP, PET или другой материал;
• ширину;
• толщину;
• разрывную нагрузку;
• удлинение;
• тип соединения;
• прочность соединения;
• совместимость с инструментом;
• рабочую температуру.

Для транспортного ремня

Проверяют:

• LC;
• STF;
• длину;
• ширину полотна;
• тип крюков;
• исправность храпового механизма;
• состояние швов;
• читаемость маркировки.

Частые вопросы

Сколько оборотов стрейч-плёнки требуется для одной палеты?

Универсального количества нет. Число оборотов зависит от массы и высоты груза, предрастяжения, удерживающего усилия плёнки, формы штабеля и условий перевозки. Рабочую схему подтверждают испытанием сформированной грузовой единицы.

Разрешено ли фиксировать палету только стрейч-плёнкой?

Плёнки достаточно для формирования некоторых стабильных грузовых единиц. В автомобиле палета дополнительно требует блокировки или крепления, если она способна сместиться при расчётных ускорениях. Палетная обмотка не заменяет транспортные ремни.

Что лучше для коробок - PP- или PET-лента?

Выбор зависит от нагрузки, усадки груза, продолжительности перевозки и характеристик конкретной ленты. PP применяют для грузов с умеренной нагрузкой. PET выбирают при повышенных требованиях к разрывной нагрузке и сохранению натяжения. Решение принимают по техническому паспорту, а не только по материалу.

Чем стреппинг отличается от стяжного ремня?

Стреппинг связывает продукцию с поддоном и после доставки разрезается. Транспортный ремень крепит сформированную грузовую единицу к кузову и рассчитан на многократное применение.

Защищает ли стрейч-плёнка от дождя?

Палетная обмотка снижает попадание пыли и случайных брызг. Открытый верх, отверстия снизу и проколы не дают считать обычную обмотку водонепроницаемой. Для хранения под осадками требуется отдельное защитное покрытие.

Вывод

Стрейч-плёнка подходит для объединения большинства палет с коробками и мешками. Скотч закрывает отдельную тару, но не удерживает штабель. Стреппинг связывает с поддоном тяжёлые и жёсткие изделия. Транспортные ремни отвечают за крепление грузовой единицы в автомобиле. Надёжная схема начинается с исправного поддона и устойчивой укладки, затем учитывает свойства упаковочных материалов, массу, трение и транспортные нагрузки.

Источники и методика

Материал подготовлен на основе положений IMO/ILO/UNECE CTU Code и методик EUMOS для проверки устойчивости грузовых единиц. Технические параметры плёнки, стреппинг-ленты и транспортных ремней следует уточнять в паспортах производителей.
